Pembuatan PCB Dengan Program Eagle Layout Editor 4.11

1 comment
Saya mau share bagi kamu-kamu yang pengen belajar tentang  program Eagle Layout Editor 4.1. Program Eagle ini adalah program untuk mendesain PCB secara otomatis. Program ini buatan CadSoft yang memiliki banyak fitur-fitur menarik khususnya dalam mendesain sebuah layout PCB...Langsung aja...!!!


  • Instal program Eagle , jika anda belum memiliki program Eagle tersebut download program Eagle DISINI.. Kemudian buka program anda pada kompi anda.. Maka akan terbuka



  •  Setelah itu akan muncul tampilan sebagai berikut ini


  • Setelah itu jika anda ingin memilih komponen yang akan anda gunakan maka klik tombol ADD pada panel disamping. Maka akan muncul tampilan seperti ini...

 Silahkan memilih komponen yang akan anda gunakan jika sudah maka tekan OK Untuk menambah komponen lagi maka klik ADD lagi pada panel tersebut.

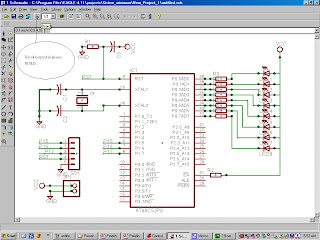

  •  Setelah anda memilih semua komponen yang anda gunakan maka gabungkanlah seluruh komponen tersebut sesuai dengan skema rangkaian yang akan anda buat. Sebagai contoh saya akan membuat skema Sistim Minimum Mikrokontroller.
 Untuk menghubungkan kaki-kaki tiap komponen gunakan tombol LINE seperti gambar diatas. Setelah semua dirasa cukup menyambung maka kilik tombol Swtich to Board seperti gambar dibawah ini.



  • Kemudian akan muncul gambar Board pada tampilan layar. Tata letak komponen sesuai dengan yang anda inginkan.

  • Kemudian pilih tombol Auto untuk membuat jalur secara otomatis dan akan muncul gambar seperti dibawah ini

Setelah itu akan muncul window seperti diatas. Jika anda menginginkan PCB double layer atau 2 sisi maka pilih bintang (*) pada Top maupun Bottom namun jika anda hanya menggunakan 1 Layer  maka pilih N/A pada pilihan Top.
Nb: PCB 2 Layer hanya bisa digunakan jika anda memilih komponen untuk kriteria double layer misal komponen smd.

  • Setelah itu skema rangkaian anda akan dibuat secara otomatis dan hasilnya seperti gambar dibawah ini

Demikian Langkah-langkah pembuatan Skema PCB menggunaka program Eagle, semoga bermanfaat...
